Автомобильный подъемник LAUNCH TLT235SB (E)

Описание и характеристики

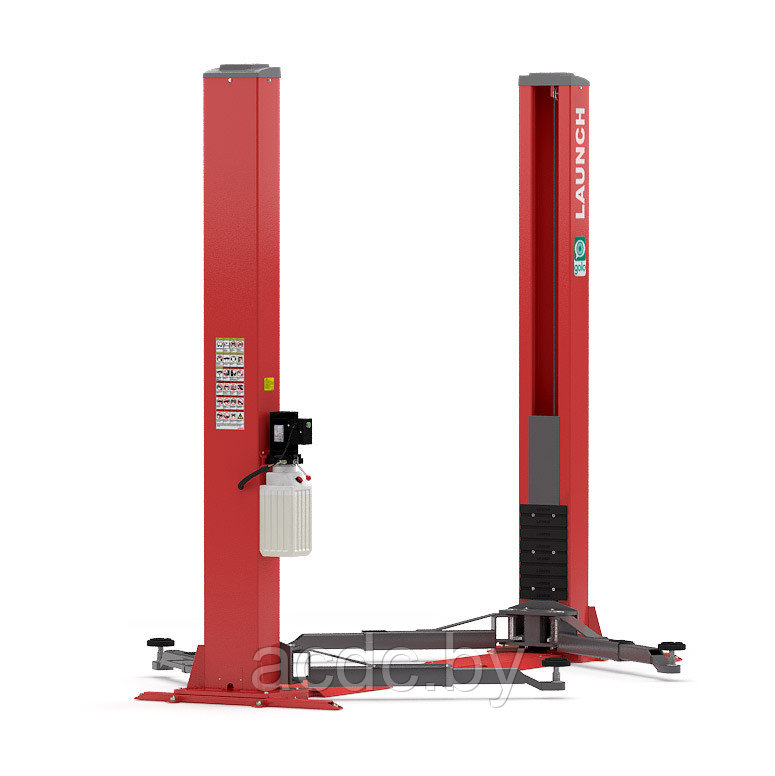

Двухстоечный подъемник Launch TLT-235SB (E) для обслуживания легковых автомобилей и стандартных микроавтобусов. Монтаж подъемника производится на усиленную раму, идущую в комплекте поставки. Рама равномерно распределяет нагрузку на бетон и значительно повышает устойчивость подъемника.

Простое и надежное управление стопорами (раздельное, тросами на каретках). Универсальные лапы подхвата (с заниженной конструкцией: не смотря на использование рамы в основании подъемника – высота подхвата составляет всего лишь 110 мм). Усиленная конструкция элементов подъемника, шкивы увеличенного диаметра. Толщина металла профиля стойки – 5 мм.



Технические характеристики

Высота подъёма:	1920 мм
Время подъёма на максимальную высоту:	≤ 50 сек
Время опускания (регулируется):	20 — 40 сек
Ширина проезда между каретками:	2486 мм
Минимальная высота подхватов от пола:	110 мм
Уровень шума:	до 75 dB
Параметры электродвигателя (по умолчанию – трехфазный):	380 В / 50 Гц 2.2 кВт
Параметры электродвигателя (в модицификации 220V – однофазный):	220 В / 50 Гц 2.2 кВт



Габариты груза для расчета доставки:	TLT-235SB	TLT-240SB	TLT-235SBA	TLT-240SBA
Общий вес:	610 кг	660 кг	660 кг	680 кг
Место 1 (м):	2.9 × 0.55 × 0.66	2.9 × 0.55 × 0.66	2.9 × 0.55 × 0.66	2.9 × 0.55 × 0.66
Место 2 (м):	0.23 × 0.3 × 0.85	0.23 × 0.3 × 0.85	0.87 × 0.375 × 0.53	0.87 × 0.375 × 0.53
Суммарный объем:	1.11 м³	1.11 м³	1.22 м³	1.22 м³



Особенности:	TLT-235SB	TLT-240SB	TLT-235SBA	TLT-240SBA
Грузоподъемность по европейской сертификации CE:	3.5 т	4 т	3.5 т	4 т
Управление стопорами:	Тросовое	Тросовое	Электропривод с пульта	Электропривод с пульта
Расположение гидростанции:	Нижняя часть колонны	Нижняя часть колонны	Верхняя часть колонны	Верхняя часть колонны
Рабочее давление компрессора:	16 MPa	18 MPa	16 MPa	18 MPa

Модели на напольной раме TLT-235SB(E) и TLT-235SBA(E)

Подъемники Launch в модификациях (E) оснащены напольной рамой, значительно уменьшающей нагрузку на фундамент — без потери надежности, удобства и функциональности.

Высота рамы — 50 мм (такая же, как и стандартного трапа синхронизации в моделях без рамы). Таким образом, использование рамы не накладывает ограничений на перечень обслуживаемых автомобилей.
Конструкция рамы надежно защищает тросы синхронизации и гидравлические соединения от влаги и грязи.


Низкий подхват авто

Не смотря на то, что использование рамы подразумевает подъем уровня подъемника относительно пола, конструкция лап моделей Launch TLT-235SB(E) и TLT-235SBA(E) обеспечивает такой же низкий подхват, как в стандартных моделях подъемников.


Распределенная нагрузка на фундамент

Подъемник надежно крепится к раме, а рама — безопасно фиксируется к полу, не мешая проведению всех основных работ на СТО.



Габариты



Установочные размеры



Комплектация

Стойка подъемника ведущая	1 шт.
Стойка подъемника ведомая	1 шт.
Гидростанция	1 шт.
Двойной трап	1 шт.
Двухсекционные лапы	2 шт.
Трехсекционные лапы	2 шт.
Троса синхронизации	2 шт.
Комплект защиты стоек (резиновая накладка)	2 шт.
Комплект крепежа и фитингов	1 шт.
Электропроводка и гидравлические шланги и фитинги	1 шт.

Подходят для всех помещений за счет нижней синхронизации (нет требований к высоте потолков) и возможности размещения стойки с гидростанцией и пультом управления с любой стороны (экономия на прокладке питающего кабеля и удобство последующего использования).



Надежность и долговечность

Подъемники Launch (Лаунч) имеют увеличенные по сравнению с обычными подъемниками габариты стойки, опорной платформы, а также толщину металла профиля стойки — 6 мм для модели TLT240SBA и 5 мм для моделей TLT235SB (A).

По техническим параметрам, жесткости и прочности всех элементов и испытанной по европейской сертификации нагрузке подъемники Launch с нормированной грузоподъемностью 3.5 тонны превосходят большинство китайских подъемников, чья грузоподъемность маркируется как 4 тонны.


Усиленные стойки и габариты опорной платформы обеспечивают абсолютную жесткость подъемника Launch и уменьшают нагрузку на фундамент.


Двойной защитный трап между стойками, состоящий из верхней крышки и нижнего желоба, входящего вплотную в пазы опор стоек, тем самым защищая троса, магистраль гидравлики и электрическую проводку от попадания воды и грязи — как снизу, так и сверху.



Увеличенная высота подъема автомобиля – 1920 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.



Увеличенная толщина лап обеспечивает устойчивую фиксацию автомобиля.


Защита и удобство работы мастера лапы подъемника оснащены рамками безопасности, предотвращающими опускание лапы на ноги.


Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.



Удобство и безопасность работы

Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).

Конфигурация по умолчанию: передняя пара — 3-секционная с диапазоном 580—1120 мм, задняя пара — 2-секционная с диапазоном 855—1365 мм.


Резиновые накладки на каретки для защиты дверей автомобиля - без острых краев и по всей высоте каретки. Опционально устанавливается металлический кожух, закрывающий движущиеся части цилиндров и цепей и препятствующий попаданию грязи и посторонних предметов в механизм подъемника.


Винтовые опоры для плавной регулировки подхвата автомобиля (от 110 мм от пола)


Возможность доустановки опции — проставок-удлинителей для рамных автомобилей.

А также:

• Все модели подъемников Launch оборудованы надежной системой стопоров, удерживающих положение каретки при работе с автомобилем и автоматически страхующих её при подъеме.
  • В моделях SB разблокировка производится тросовым приводом. Каналы тросов для управления стопорами расположены таким образом, чтобы исключить износ и повреждение тросов стопорного механизма и заклинивание стопоров.
• Уплотнительные и направляющие манжеты гидроцилиндра представляют собой составную конструкцию проставок и уплотнений, имеющих значительно более высокий ресурс (вместо одной стандартной манжеты в альтернативных модификациях подъемников);


Забота о безопасности:

• Гидравлическая система двухстоечного подъемника Launch оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.
• Штатные внутренние защитные короба для прокладки электропроводки.
• Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 1100px и статической 150%).



Точность сборки и простота обслуживания

• Выверенные и повторно очищенные резьбовые отверстия после цикла покраски.
• Геометрическое соответствие документации (точное изготовление всех элементов, включая размеры защитные кожухи синхронизационного трапа, и соответствующее расположение мест креплений элементов подъемника)
• Полный комплект необходимого крепежа для сборки подъемника, включая комплект крепежных анкеров и металлические проставочные пластины для нивелировки стоек.
• Направляющие пластины каретки изготовлены из высокопрочного полиамида, гарантирущего длительный срок службы. Разборная конструкция каретки значительно упрощает профилактические работы по обслуживанию механизма или замене пластин (нет необходимости разбирать подъемник и ронять стойки)
• Защитный кожух наружных элементов магистрали гидравлики


Опции:

1. Комплект удлинителей для подъема рамных автомобилей (высота 60 мм / 90 мм/ 125 мм / 140 мм)
2. П-образные подхваты (площадки с бортами) для работы с рамными автомобилями
3. Подъемные лапы в различных конфигурациях (2-секционная 800～1200 мм (устаревшая базовая модель), усиленная 3-секционная 600～1105 мм, усиленная удлиненная 2-секционная 980～1570 мм, усиленная сверхдлинная 3-секционная 950～1800 мм.)
4. Карманы для документов (магнитные или на двустороннем скотче)
